Kontrolní seznam — revize rozvaděče NN

1. Příprava a dokumentace (před zahájením revize)

• Ověření, zda je rozvaděč součástí vyhrazeného elektrického zařízení (podle § 3 NV 190/2022 Sb. – instalace staveb/technologií s vyšším rizikem; výjimky pro malé spotřebiče). Pokud ano – třída I nebo II?
• Zajištění přístupu k rozvaděči, odpojení napájení (pokud bezpečné) a zajištění pracoviště proti neoprávněnému zapnutí.
• Shromáždění podkladů: projektová dokumentace, jednopólové schéma, předchozí revizní zprávy, průvodní dokumentace výrobců komponent, údaje o vnějších vlivech, záznamy o údržbě.
• Kontrola kvalifikace: revizi provádí kvalifikovaná osoba (pro vyhrazená zařízení – revizní technik s osvědčením podle přílohy č. 5 NV).
• Příprava měřicích přístrojů splňujících ČSN EN 61557 (multimetr, měřič izolačního odporu, měřič impedance smyčky, tester RCD, klešťový ampérmetr apod.).

2. Vizuální prohlídka a mechanický stav (podle 6.4.2 ČSN 33 2000-6 a přílohy č. 1 A NV 190/2022 Sb.)

Prohlídka předchází zkouškám. Ověřuje se stav skříně, vnitřního uspořádání, komponent a označení.

• Skříň rozvaděče: mechanická pevnost, dveře/zámky, těsnění (IP krytí odpovídá prostředí), absence koroze, prasklin, deformací; přístupnost pro údržbu.
• Označení: štítek s údaji (výrobce, typ, jmenovité hodnoty, datum), označení obvodů, jističů, RCD, svorek; výstražné nápisy (nebezpečí, zákaz apod.); schémata uvnitř nebo na dveřích.
• Vodiče a spoje: správné barvy (L – černá/hnědá/šedá, N – modrá, PE – zelenožlutá), průřezy odpovídající zatížení, absence poškození izolace, správné zakončení (svorky, lisované spojky), dotažení šroubových spojů (vizuálně + případně momentovým klíčem podle údajů výrobce).
• Komponenty: stav jističů (MCB), proudových chráničů (RCD), přepěťových ochran (SPD), stykačů, relé, svorkovnic, měřicích přístrojů – absence poškození, spálenin, mechanického opotřebení; správné umístění a upevnění.
• Uzemnění a pospojování: připojení PE vodiče k hlavní uzemňovací svorce (MET), spojitost ochranných vodičů k neživým částem, případné doplňující pospojování; stav zemnících přípojů.
• Protipožární a bezpečnostní opatření: přepážky proti šíření ohně, oddělení obvodů, kryty, zábrany; ochrana před tepelnými účinky.
• Vnější vlivy: zařízení a ochrana odpovídají prostředí (teplota, vlhkost, prach, výbušné prostředí, korozivní látky); označení prostorů z hlediska vnějších vlivů.
• Přístupnost a údržba: dostatečný prostor pro obsluhu a údržbu, žádné překážky, funkční dveře a zámky.

3. Elektrické zkoušky – návod pro měření přístrojem Eurotest (Metrel) 3102 BT (podle 6.4.3 ČSN 33 2000-6 a přílohy č. 1 B NV 190/2022 Sb.)

Zkoušky v předepsaném pořadí. Zaznamenejte naměřené hodnoty a porovnejte s požadavky.

3.1 Spojitost ochranných a pospojovacích vodičů

• Měření odporu ochranných vodičů (včetně vodičů pospojování) – hodnota nízká (řádově desetiny až jednotky Ω podle délky a průřezu; orientačně viz tabulka A.1 normy pro měrný odpor Cu vodiče).
• Ověření spojitosti k neživým částem rozvaděče (kovové části skříně, dveře, montážní desky apod.).
• U okružních obvodů i spojitost fázových vodičů.

Postup měření přístrojem Metrel Eurotest 3102 BT (R LOWΩ 200 mA):

1. Vyberte funkci R LOWΩ (nebo CONTINUITY pro nízkoproudé měření).
2. Nastavte parametr Limit (max. odpor, např. 0,5 Ω pro hlavní PE).

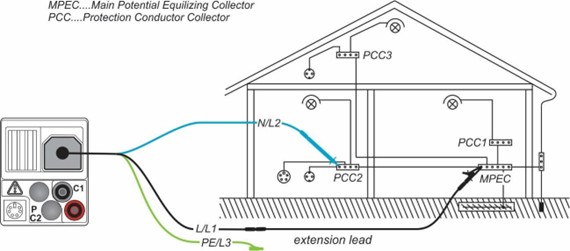

3. Připojte 3-wire test lead (případně s prodlužovacím kabelem) – viz obrázek níže (3-wire + extension lead).
4. Pro kompenzaci odporu kabelů: zkratujte konce vodičů a stiskněte tlačítko HELP/CAL (1 s pro Help, krátce pro kalibraci). Symbol ✓ se zobrazí při úspěšné kompenzaci (max. 5 Ω).
5. Stiskněte TEST – měření proběhne automaticky s reverzací polarity.
6. Zobrazí se výsledky: R (celkový odpor), R+ a R- (při kladné/záporné polaritě). Porovnejte s limitem.

Pozn.: Pro CONTINUITY (7 mA) je měření kontinuální bez reverzace – vhodné pro indukční komponenty. Buzzer lze zapnout pro signalizaci pod limitem.

3.2 Izolační odpor

• Měření mezi živými vodiči navzájem a mezi živými vodiči a PE (při 500 V DC pro 230/400 V obvody) – minimálně 1,0 MΩ (hlavní rozváděč + každý obvod zvlášť, spotřebiče odpojeny). Pro SELV/PELV 0,5 MΩ při 250 V DC.
• Při přítomnosti SPD – odpojit nebo snížit zkušební napětí na 250 V DC (izolační odpor stále ≥ 1 MΩ).
• Nulový vodič odpojen od MET při měření.

Postup měření přístrojem Metrel Eurotest 3102 BT:

1. Vyberte funkci INSULATION.
2. Nastavte parametry: Uiso (doporučeno 500 V nebo 1000 V pro rozvaděč NN; 2500 V jen na MI 3102H BT) a Limit (min. odpor, např. 1 MΩ).
3. Připojte testovací kabely:

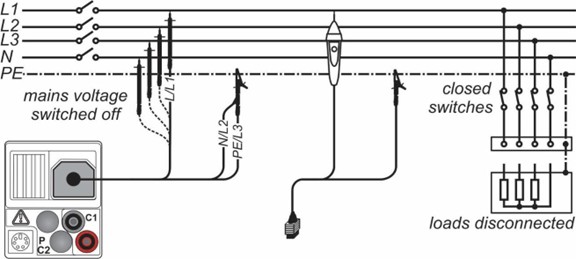

   • Pro UN ≤ 1 kV: 3-wire test lead + tip commander (viz obrázek níže).

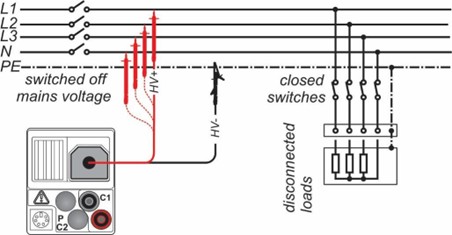

   • Pro UN = 2,5 kV: speciální 2,5 kV test lead (viz obrázek níže).
4. Stiskněte TEST – měření proběhne automaticky (napětí se aplikuje po dobu testu).
5. Zobrazí se výsledky: R (izolační odpor) a Um (skutečné zkušební napětí). Porovnejte s limitem a tabulkou 6.1 normy ČSN 33 2000-6.

Pozn.: Pokud je přítomna přepěťová ochrana (SPD), odpojte ji nebo snižte napětí na 250 V DC. Pro diagnostiku (DAR/PI – jen MI 3102H BT) použijte delší test (15 s / 1 min / 10 min).

3.3 Polarita a pořadí fází

• Ověření, že jednopólové spínače/jističe jsou zapojeny pouze v živém vodiči.
• Správné připojení zásuvek a svítidel (vnější kontakt k N u bajonetových/Edisonových objímek).
• U třífázových rozvaděčů – správné pořadí fází (L1-L2-L3).

Postup ověření polarity a pořadí fází přístrojem Metrel Eurotest 3102 BT:

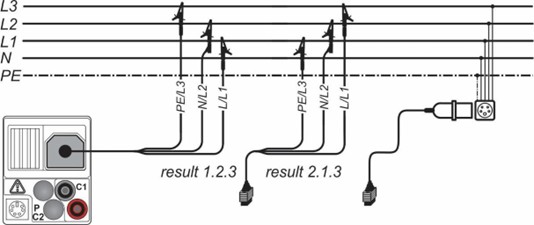

1. V režimu VOLTAGE TRMS (nebo během testů RCD/continuity) připojte plug commander nebo 3-wire test lead k testovanému bodu (zásuvka, svorka rozvaděče) – viz obrázek níže (3-wire + plug commander pro jednofázový systém).
2. Stiskněte TEST – měření napětí a frekvence proběhne okamžitě.
3. Ověřte:
   • Pro jednopólové spínače/jističe: napětí musí být přítomno pouze na L vodiči (nulový vodič bez napětí při vypnutém spínači).
   • Správné připojení zásuvek: vnější/závitový kontakt objímky k N (nulový vodič).
   • U třífázových: správné pořadí fází L1-L2-L3 (zobrazí se U12, U13, U23 a indikace CW/CCW rotace).
4. V případě IT systému (MI 3102 BT): zobrazí se U12, U1pe, U2pe, f.

Pozn.: Polarita se ověřuje také při testu RCD (kontrola, že spínače nejsou v N) a při kontinuitě. Pro třífázové rozvaděče použijte funkci detekce sledu fází.

3.4 Účinnost automatického odpojení od zdroje (ochrana při poruše)

• Sítě TN: měření impedance poruchové smyčky (Z_s) na výstupu rozvaděče – hodnota musí umožňovat odpojení v požadované době (podle I_k jističe/RCD a tabulek normy 60364-4-41). + Ověření nastavení jističů (okamžité/vysokorychlostní vypnutí) a typu pojistek.
• Test RCD (proudových chráničů):
  • – tlačítko TEST (funkce kontrolního obvodu);
  • – zkouška při 0,5 I_Δn – nesmí vybavit;
  • – zkouška při I_Δn – vybavení do 300 ms (typ AC/A) nebo 130 ms (typ B);
  • – zkouška při 5 I_Δn – vybavení do 40 ms;
  • – u selektivních (typ S/G) delší časy podle charakteristiky.
• Sítě TT: měření odporu zemníče R_A (nebo impedance externí smyčky) + test RCD (jako výše).
• Sítě IT: ověření proudu první poruchy (výpočet/měření) a impedance při druhé poruše (≤ 50 % max. dovolené pro TN).

Postup měření impedance poruchové smyčky (Zloop / Zs rcd) přístrojem Metrel Eurotest 3102 BT:

1. Vyberte funkci LOOP → sub-funkce Zloop (nebo Zs rcd pro obvody chráněné RCD; pro EV RCD nastavte I test = Low).
2. Nastavte parametry: Fuse type (typ pojistky/jističe, např. B, C, gG), Fuse I (jmenovitý proud), Fuse T (max. doba vypnutí) – přístroj automaticky vypočítá Lim (min. Isc).

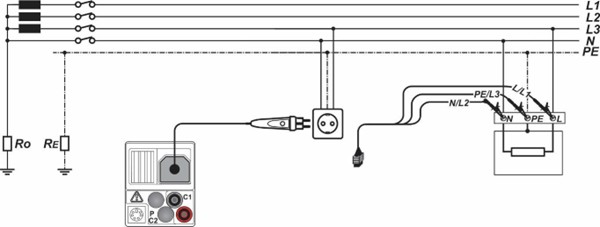

3. Připojte plug commander nebo 3-wire test lead k výstupní svorce rozvaděče (L-PE) – viz obrázek níže.
4. Stiskněte TEST – měření proběhne (v Zs rcd režimu neovlivní RCD).
5. Zobrazí se: Z (impedance smyčky), Isc (perspektivní zkratový proud = Un × ksc / Z), Lim (dolní limit). Porovnejte Isc ≥ Lim.

Postup testu RCD (Uc, RCDt, RCD I, AUTO) přístrojem Metrel Eurotest 3102 BT:

1. Vyberte funkci RCD. Nastavte: IΔN (citlivost, např. 30 mA), type (AC, A, F, B, B+), property (general / selective / PRCD / EV RCD), MUL (½, 1, 2, 5×IΔN), Ulim (25/50 V – jen pro Uc).

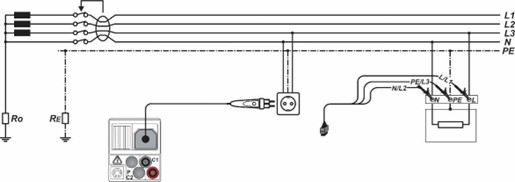

2. Připojte plug commander nebo 3-wire lead k testovanému obvodu (L-PE-N) – viz obrázek níže.
3. Kontaktové napětí (Uc): Stiskněte TEST – přístroj změří Uc při < ½ IΔN a normalizuje na IΔN (faktor 1,05× nebo 2× podle typu RCD). Zobrazí Uc a Rl (smyčkový odpor).
4. Doba vypnutí (RCDt): Vyberte sub-funkci RCDt, nastavte MUL a polaritu. Stiskněte TEST – RCD musí vypnout v čase < 300 ms (nebo dle typu). Zobrazí t a Uc.
5. Proud vypnutí (RCD I): Sub-funkce RCD I – přístroj zvyšuje proud po krocích (0,2×IΔN → 1,1× nebo 2,2×IΔN podle typu). Stiskněte TEST – zobrazí I (vypínací proud), Uci, t.
6. Auto-test (AUTO): Nejkomplexnější – spustí 8–10 kroků automaticky (x1 0°/180°, x5 0°/180°, x½ 0°/180°, I 0°/180°, případně DC pro EV/MI). Postupujte podle pokynů na displeji: po každém kroku reaktivujte RCD. Výsledky se zobrazí ve dvou částech (top/bottom – přepínejte HELP). RCD musí splnit všechny limity.

Pozn.: Pro selektivní RCD (S) je vloženo 30 s zpoždění. Pro PRCD/EV RCD použijte příslušný property. V sítích TT měřte R_A zemníče (funkce EARTH) + RCD test. Vysoké kolísání napětí signalizuje „noise“ – opakujte měření.

3.5 Doplňková ochrana a další zkoušky

• Ověření doplňujícího pospojování (měření spojitosti, odporu) – pokud je požadováno (např. v koupelnách, omezených vodivých prostorech).
• Funkční zkoušky: spínače, stykače, blokování, nouzové vypnutí, hlídače izolace, indikátory stavu.
• Tepelné účinky a úbytek napětí (měření nebo výpočet podle zatížení) – pokud relevantní.
• Funkčnost přepěťových ochran (SPD) – indikace stavu, případně zkouška podle výrobce.

Postup funkčních zkoušek a doplňkové ochrany přístrojem Metrel Eurotest 3102 BT:

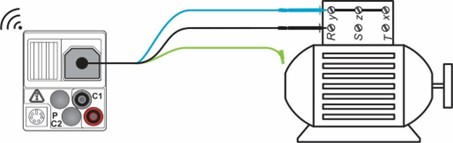

1. Doplňková ochrana (pospojování): Použijte funkci CONTINUITY nebo R LOWΩ – změřte odpor mezi neživými částmi a MET (hlavní uzemňovací svorkou). Odpor musí být nízký (< 0,1–0,5 Ω podle průřezu). Viz obrázek .
2. Funkční testy přístrojů v rozvaděči:
   • Spínače, jističe, stykače: ruční ovládání + kontrola indikace (zap/vyp, poloha).
   • Nouzové vypnutí / STOP: stiskněte – ověřte odpojení napětí a blokování proti restartu.

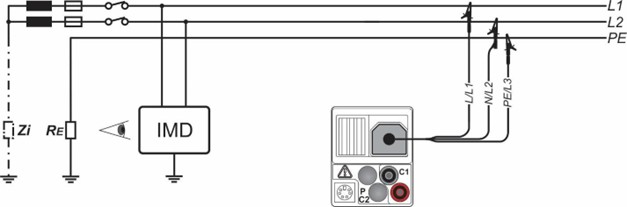

   • Hlídače izolace (IMD – MI 3102 BT): použijte funkci IMD (MANUAL/AUTO R nebo I) – aplikujte proměnný odpor mezi L-PE a ověřte, zda IMD signalizuje při nastaveném prahu (Rlim nebo Ilim). Viz obrázek .
   • Indikátory stavu, světla, měřicí přístroje: vizuální kontrola + funkční test.
3. Přepěťové ochrany (SPD): Zkontrolujte indikační okénko (zelené = OK, červené = vyměnit). Pro funkční test použijte externí tester nebo funkci v POWER/HARMONICS (THDU). Při revizi rozvaděče ověřte, zda SPD chrání všechny póly a je správně zapojeno (L-N, L-PE, N-PE).
4. Další (dle normy 6.4.3.9–11): Pořadí fází (viz 3.3), úbytek napětí (viz níže), tepelné účinky (vizuálně – žádné přehřátí svorek/vodičů při zatížení).

3.6 Impedance vedení a úbytek napětí (doporučeno pro ověření obvodů z rozvaděče)

Postup měření impedance vedení (Zline) a úbytku napětí (ΔU) přístrojem Metrel Eurotest 3102 BT:

1. Vyberte funkci LINE → sub-funkce Zline (pro impedanci) nebo ΔU (pro úbytek napětí).
2. Nastavte Fuse type / Fuse I / Fuse T (pro výpočet Lim a ΔU). Pro ΔU nastavte ΔUMAX (3–9 %).

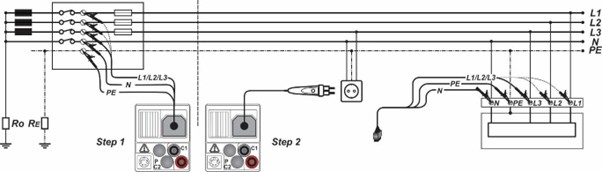

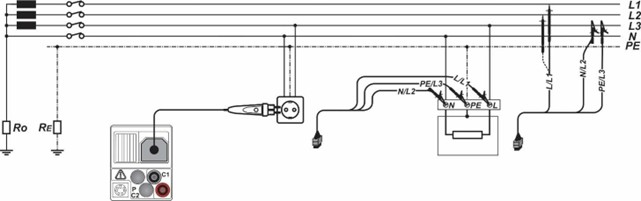

3. Krok 1 – Zref (referenční impedance u zdroje/rozvaděče): Připojte k hlavnímu přívodu rozvaděče (L-N nebo L1-L2) – viz obrázek níže. Stiskněte HELP/CAL pro uložení Zref (nebo změřte a poznamenejte).
4. Krok 2 – Měření na konci obvodu: Přejděte na sub-funkci ΔU, připojte k zásuvce nebo koncovému bodu obvodu (L-N) – viz obrázek níže. Stiskněte TEST.
5. Zobrazí se: ΔU [%] = (Z – Zref) × IN × 100 / UN , Isc, Z, Zref. ΔU musí být ≤ ΔUMAX (obvykle ≤ 5 % pro osvětlení, ≤ 3 % pro ostatní).

Pozn.: Pokud Zref = 0 (nenastaveno), ΔU se počítá z absolutní Z. Vysoké kolísání napětí = „noise“ – opakujte. Pro rozvaděč ověřte úbytek na nejvzdálenějších obvodech při plném zatížení (výpočet podle EN 60364-5-52).

4. Zvláštní požadavky dle NV č. 190/2022 Sb. (pro vyhrazená zařízení)

• Prohlídka podle přílohy č. 1 A NV: ochrana před úrazem (vč. vzdáleností), protipožární přepážky, volba vodičů (proud + úbytek), ukazatele ochranných prvků, spínací prvky, vnější vlivy a zatřídění prostorů, označení vodičů, schémata/nápisy, označení obvodů, spoje vodičů, přístupnost pro provoz/údržbu.
• Zkoušky podle přílohy č. 1 B NV: spojitost ochranných vodičů a pospojování, izolační stav, ochrana oddělením (SELV/PELV), izolační odpor podlahy/stěn, automatické odpojení, zkouška zapojení přístrojů, elektrická pevnost (pokud není doložena výrobcem), funkční zkouška, tepelné účinky, úbytek napětí, polarita, pořadí fází + další (hlídače izolace, RCD, bezpečnostní zařízení, přepěťové ochrany).
• Zpráva obsahuje všechny náležitosti § 10 NV (identifikace provozovatele/zařízení, rozsah, údaje o revizním technikovi + evidenční číslo osvědčení, datumy, soupis přístrojů a podkladů, provedené úkony + hodnoty, závady s odkazy na předpisy, slovní zhodnocení bezpečnosti provozu vč. bleskojistek/přepětí, vyhodnocení předchozích záznamů, doporučení lhůty příští revize, potvrzení předání).
• Pokud jde o třídu I – ověření, že uvedení do provozu bylo na základě osvědčení pověřené organizace (uchovává se po dobu provozu).

5. Závěr revize a dokumentace

• Zhodnocení všech výsledků – je rozvaděč (a instalace) z hlediska bezpečnosti způsobilý k provozu? (Ano / Ne – s odůvodněním a seznamem závad k odstranění).
• Doporučení lhůty příští revize (podle rizika a NV – max. podle přílohy č. 4 NV, obvykle 1–4 roky podle prostředí).
• Vypracování zprávy (vzor v přílohách E–G normy nebo podle NV) – podepsaná kvalifikovanou osobou; pro vyhrazená zařízení elektronicky s uznávaným podpisem nebo listinně.
• Předání zprávy objednateli/provozovateli + záznam o převzetí.
• Zápis o provedené revizi do provozní dokumentace (řád prohlídek, údržby a revizí).

Zdroje a doporučení: ČSN 33 2000-6 ed. 2 (včetně změn), Nařízení vlády č. 190/2022 Sb. (přílohy 1–5), ČSN 33 1500 (starší lhůty pro orientaci), soubor ČSN 33 2000-4/5. Tento seznam je pomůckou – nenahrazuje plné znění norem a předpisů. Pro složité případy nebo vyhrazená zařízení konzultujte s pověřenou organizací nebo specialistou.
