Selektivita (nebo také koordinace) ochranných přístrojů před nadproudem je jedním ze základních požadavků na bezpečnou a spolehlivou elektrickou instalaci. Podle ČSN 33 2000-1 ed. 2 (Elektrické instalace nízkého napětí – Část 1: Základní hlediska, stanovení základních charakteristik, definice) je ochrana před nadproudy definována v článku 131.4: osoby, hospodářská zvířata i majetek musí být chráněny před ohrožením nadměrnou teplotou nebo elektromechanickými silami způsobenými nadproudy omezením nadproudu na bezpečnou hodnotu nebo omezením délky jeho trvání.
Plná selektivita znamená, že při poruše (přetížení nebo zkratu) se odpojí pouze postižený obvod, zatímco nadřazené stupně zůstanou v provozu. Tím se minimalizuje rozsah výpadku a zajišťuje kontinuita dodávky energie. Podrobné požadavky na koordinaci přístrojů (selektivitu, záložní ochranu, koordinaci s jinými prvky) stanovuje ČSN 33 2000-5-57 ed. 2 (Elektrické instalace nízkého napětí – Část 5-57: Koordinace elektrických zařízení pro ochranu, odpojování, spínání a řízení). Tato norma v oddílu 573 explicitně požaduje selektivitu mezi nadproudovými ochrannými přístroji (OCPD – Overcurrent Protective Devices) jak při přetížení (termická oblast), tak při zkratu (magnetická oblast). Selektivita musí být zajištěna buď podle časově-proudových charakteristik, nebo podle tabulek výrobce, případně výpočtem propustné energie (I²t).
V praxi rozlišujeme totální (plnou) selektivitu (v celém rozsahu možných poruchových proudů) a částečnou selektivitu (pouze do určité úrovně zkratového proudu). U miniaturních jističů (MCB) podle ČSN EN 60898-1 se selektivita často porušuje v oblasti magnetických spouští, kde dochází k překryvu pásem vybavení.
Případ z praxe: kaskádový výpadek celé větve kvůli neselektivnímu řetězci
V průmyslovém prostředí byl realizován následující řetězec jištění zdroje 230 VAC / 24 VDC (příkon 1,13 A, náběhový proud 9 A):
- Nadřazený jistič 16 A/B/1 (kabel CYKY 3×4),
- Střední stupeň 10 A/C/1 (kabel CYKY 3×2,5),
- Koncový jistič 4 A/D/1 chránící spínaný zdroj.
Při poruše zdroje (vnitřní zkrat) došlo k současnému vybavení všech tří jističů – tedy nejen koncového 4 A/D, ale i nadřazených 10 A/C a 16 A/B. Výsledek: odstavení celé větve napájení, která mohla zásobovat desítky dalších obvodů. Tento incident přesně ilustruje selhání selektivity.
Podle katalogu OEZ Minia (MI01-2024-CZ, str. B21 – ČSN EN 60898-1) mají jističe následující magnetické spouště:
- Charakteristika B: 3–5 × In → u 16 A/B: 48–80 A,
- Charakteristika C: 5–10 × In → u 10 A/C: 50–100 A,
- Charakteristika D: 10–20 × In → u 4 A/D: 40–80 A.

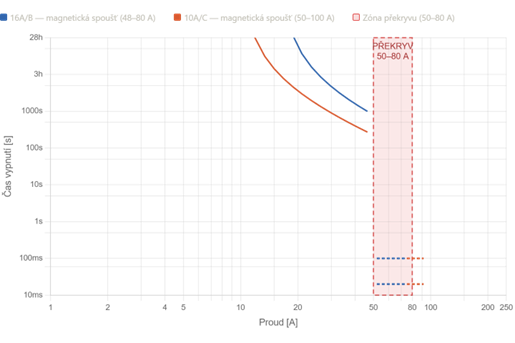

Graf 1: 16 A/B vs. 10 A/C
V pásmu 50–80 A reagují obě magnetické spouště současně. Termické křivky se sice liší, ale při tvrdém zkratu rozhoduje magnetická oblast – oba jističe vidí stejný proud a vypnou prakticky současně (pod 100 ms). Selektivita chybí.

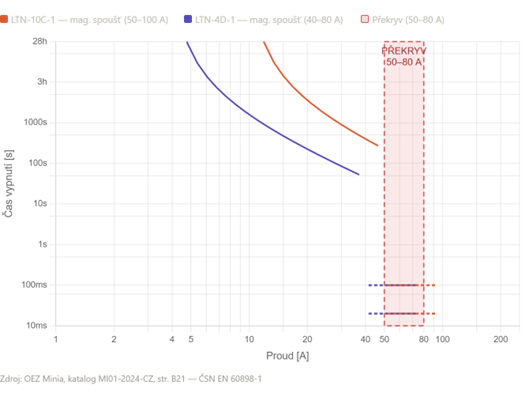

Graf 2: 10 A/C vs. 4 A/D
Překryv v pásmu 50–80 A. Koncový jistič 4 D má horní hranici magnetické spouště 80 A, nadřazený 10 C dolní hranici 50 A – přímý překryv. Při poruchovém proudu v tomto rozsahu (typickém pro zkrat na malém zdroji) není možné předpovědět, který jistič vypne dříve.
Proč se to stalo?
Zkratový proud na vstupu zdroje (i při omezené impedanci) se pohyboval právě v překryvové zóně obou párů jističů. Mechanické tolerance a rychlost vypínání (pod 10 ms u moderních MCB) způsobily kaskádu. V průmyslu, kde je kontinuita provozu kritická, je takový výpadek nepřijatelný – porucha na jednom malém zdroji odstaví celou sekci.
Proč neselektivní řetězec nemůže fungovat spolehlivě
ČSN 33 2000-5-57 ed. 2 v článku 573.1.2 a 573.1.3 jasně požaduje, aby při poruše v podřízeném obvodu reagoval pouze podřízený přístroj. Překryv magnetických spouští porušuje tento požadavek v oblasti zkratu, který je nejčastější příčinou rychlého vybavení. U MCB není možné spoléhat na „mechanické zpoždění“ – tolerance jsou definovány normou a výrobce (OEZ) je explicitně uvádí v grafech. V bytech se neselektivita 16 B / 10 C často toleruje (nízké zkratové proudy, malý rozsah výpadku), ale v průmyslu vede k ekonomickým ztrátám a bezpečnostním rizikům (např. výpadek řídicích obvodů).
Ideální řešení pro plnou selektivitu: změna charakteristiky a/nebo použití pojistek
Návrh z katalogu OEZ: Nahradit koncový jistič 4 A/C místo 4 A/D.

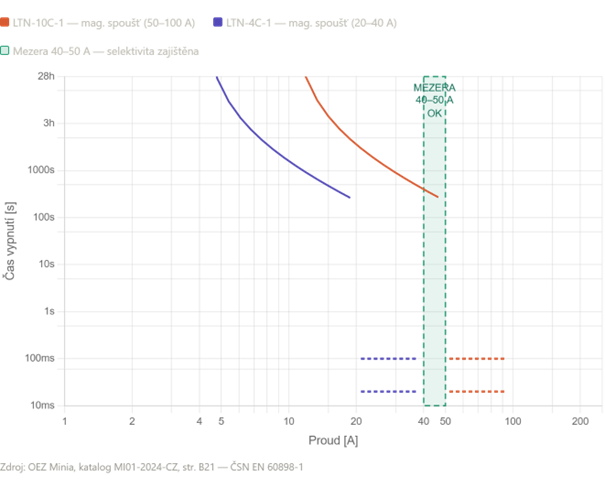

Graf 3: 10 A/C vs. 4 A/C
Magnetická spoušť 4 C končí na 40 A, 10 C začíná na 50 A → mezera 40–50 A, žádný překryv. Plná selektivita v celém rozsahu. Trvalý proud 1,13 A je hluboko pod 4 A, náběhový proud 9 A = pouze 2,25 × In (magnetická spoušť C začíná až na 20 A) – žádné falešné vybavení při startu. Tento návrh splňuje požadavky ČSN 33 2000-5-57 i ČSN EN 60898-1.
I když mezi jističi 10 A/C/1 a 4 A/C/1 nedochází k překryvu magnetických spouští, stále se nejedná o totální selektivitu v takovém měřítku jako v případě pojistek.
Pro úplnou selektivitu celého řetězce (včetně 16 A/B) by bylo ideální upravit i vyšší stupeň (např. 20 A/B nebo 25 A/B) nebo použít nastavitelné jističe s krátkodobým zpožděním (LSI/LSIG).
Nejspolehlivější cesta k totální selektivitě: Použití pojistek (např. gG nebo aM) na nadřazených stupních. Pojistky mají výrazně nižší propustnou energii I²t a ostřejší charakteristiky. Výrobci (OEZ, Siemens, ABB) publikují tabulky selektivity jistič–pojistka, kde je totální selektivita zaručena až do maximálního zkratového proudu. Na rozdíl od MCB–MCB kombinací zde nedochází k překryvu v magnetické oblasti – pojistka „převezme“ zkratovou energii dříve. V průmyslových rozvodech (např. 250 A jistič + pojistky 125 A gG) je toto běžné a jediné spolehlivé řešení.
Závěr a doporučení pro projektanty a revizní techniky
Selektivita není „volitelná“ – je to požadavek norem ČSN 33 2000-1 (základní bezpečnost) a zejména ČSN 33 2000-5-57 (koordinace). V bytech se neselektivita často akceptuje, ale v průmyslu a kritických instalacích vede k neúnosným výpadkům. Při revizi (dle ČSN 33 2000-6) by měl revizní technik neselektivní řetězce vždy konstatovat a doporučit úpravu. Projektant musí již ve fázi návrhu počítat časově-proudové charakteristiky, ověřovat je v softwarech (např. SICHR) a preferovat řešení s pojistkami tam, kde je požadována totální selektivita.
